    СУ-76
    [ ] 18.10.2007, 14:32

    В Отечественную войну РККА вступила не имея в войсках серийной САУ, которая могла бы использоваться как для непосредственной поддержки пехоты в наступлении, так и для борьбы с бронетехникой противника (поступившие на вооружение в конце 30-х годов САУ СУ-5 на базе легкого танка T-26 были выпущены крайне ограниченной серией и применялись лишь эпизодически в 1939 году во время похода в Польшу). Летом 1941 года этот вопрос встал настолько остро, что в сентябре того же года появилась на свет суррогатная САУ ЗИС-30 на базе бронированного арттягача "Комсомолец". Эта машина имела малый запас хода, была перетяжелена и неустойчива, но она могла бороться с любыми бронеобъектами Panzerwaffe и это искупало все недостатки.


    Уличный бой. 1944.


    Сборка СУ-76П.

    Существовал еще один путь к оснащению Красной Армии дешевой и технологичной в производстве САУ. Еще в 30-е годы проводились небезуспешные опыты по разработке САУ и ЗСУ на базе самого массового легкого танка Т-26, приведшие к разработке и изготовлению ряда опытных образцов.

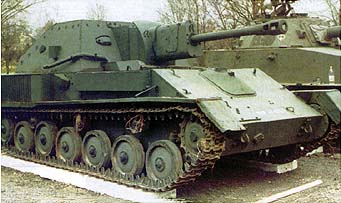

    САУ СУ-76П

    По мере насыщения армии танками новых типов высвобождающиеся Т-26 могли бы быть переделаны в САУ, но массовые потери этих машин в начальный период войны и невозможность замены оставшихся в войсках по причине массовой эвакуации танковых заводов на Урал и в Сибирь поставили крест на такой возможности. Правда в 1941-42 годах в блокированном Ленинграде малой серией производилась САУ СУ-76П, представлявшая собой 76-мм полковую пушку, установленную на шасси Т-26 за простым щитовым прикрытием и имевшую круговой сектор обстрела. Эта мера вынужденной, так как осажденный город мог обходиться лишь оставшейся внутри кольца техникой.

    Осенью 1941, года из-за недостатка 45мм осколочно-фугасных боеприпасов Ленинградского фронта, легкие танки РККА, вооруженные 45мм пушками (Т-26, БТ), оказались безоружны и бесполезны против вражеской пехоты и полевых укреплений. Поэтому Военный Совет Ленфронта подал заявку в НКТП о возможности перевооружения танков БТ и Т-26 орудием КТ калибра 76,2 мм. И уже в октябре того же года на заводе №174 была изготовлена и испытана легкая САУ на базе танка Т-26. Испытания прошли удовлетворительно и по их результатам Военный Совет Ленфронта обязал завод №174 наладить выпуск этих САУ. Новое орудие получило обозначение СУ-76 (начиная с 1943 года эта САУ была переименована в СУ-76П "полковая", чтобы не возникало путаницы с новой серийной машиной под тем же индексом).

    САУ ОСА-76 (ОСУ-76)


    Самоходная установка ОСА-76.

    И все-таки эта САУ не спасала положения, в котором оказалась Красная Армия. Сложившуюся проблему попытались разрешить с использованием шасси танка Т-60/Т-70, выпускавшегося крупной серией в 1941-1943 годах. Осенью 1941 года Горьковский автозавод в инициативном порядке начал разработку легкой САУ под индексом СУ-71, но в серию эта машина так и не попала. К июлю 1943 года была сделана в металле и испытана еще одна машина: ОСА-76.

    Этот проект возник благодаря новой концепции ГАУ о переводе всей полевой артиллерии на самоходные шасси. Отсюда возникло и название - "ОСА" - что означает "Общевойсковая Самоходная Артиллерия". "ОСА" не принадлежит семейству СУ-76, а скорее представляет собой самостоятельный класс артсистемы, предназначенной для использования в составе общевойсковых соединений. Проект предполагал создание нескольких СУ:

    - ОСА-76 — 76-мм САУ частичного бронирования;
    - ОСА-57 — 57-мм противотанковая САУ частичного бронирования;
    - ОСА-23 — 23-мм ЗСУ частичного бронирования;
    - ОСА-12 — 12,7-мм ЗСУ частичного бронирования.

    САУ ОСА-76 вооружалась 76,2-мм дивизионной пушкой ЗИС-3, обладала малой массой (менее 3 500 кг). Двигатель - ГАЗ-ММ. Ходовая часть от танка Т-60/Т-70. Экипаж - 3 человека. Бронезащита аналогична орудию ЗИС-3 и представляла собой 6мм противопульную броню. САУ успешно прошла испытания и была рекомендована к производству, однако его так и не развернули.

    Более удачной была попытка румынских специалистов, установивших на шасси трофейных советских Т-60 трофейные же 76,2-мм орудия Ф-22 (до поступления на вооружение Румынской армии немецких Pz-IVG только они могли эффективно бороться с советскими средними и тяжелыми танками).

    САУ завода №37

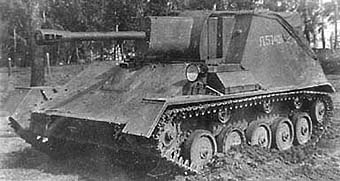

    Опытная САУ завода №37.

    Очередная легкая САУ семейства СУ-76. Работы по созданию были начаты приказом НКАП от 3 марта 1942 года, а уже в мае того же года первый опытный образец поступил на испытания, однако провалил их: ни шасси ни артсистема испытаний не выдержали.

    В конструкции САУ были использованы стандартные узлы шасси танка Т-60.

    САУ СУ-12 (СУ-76)

    Тем временем Государственный Комитет Обороны по ходатайству ГАУ РККА поручил 19 октября 1942 года (приказ № 2429сс) конструкторам ГАЗа и Коломенского завода №38 разработать и запустить в серию легкую САУ с 76-мм дивизионной пушкой ЗИС-3. За основу взяли шасси и силовую установку танка Т-70, увеличив длину корпуса и добавив один каток.


    ГАЗ-71 во дворе завода.

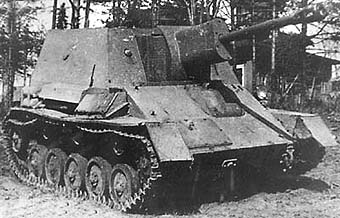

    Самоходное орудие СУ-12.

    В ноябре 1942 года оба завода представили на испытания первые образцы новой САУ, вооруженные 76мм дивизионной пушкой ЗИС-3Ш ("Ш" - штурмовая). Машина горьковчан имела индекс ГАЗ-71, а машина завода №38 - СУ-12. 9 декабря 1942 г. приемочная комиссия составила акт, согласно которому образец ГАЗ-71 был назван не отвечающим требованиям технического задания и не обладающим надлежащей надежностью. Машина же СУ-12 была рекомендована для принятия на вооружение под названием "штурмовая самоходная пушка поддержки пехотных и танковых подразделений СУ-76". Официально серийное производство началось с 1 января 1943 года.

    Проектировщики силовой установки применили не последовательное расположение двух двигателей ГАЗ-202, а параллельное, с работой на общий выходной вал. Полностью закрытый корпус был сварен из катаных бронелистов толщиной 10-35 мм; отделение управления располагалось в передней части машины (посередине между двигателями), а рубка с орудием ЗИС-3Ш – в корме.

    Экипаж из трех человек имел дополнительный пулемет ДТ и личное оружие. К концу января 1943 года два первых самоходно-артиллерийских полка отправились на Волховский фронт.

    САУ СУ-76М (СУ-12М)


    Заправка СУ-76М топливом. Зима 1943-1944.


    Атака СУ-76М. Восточная Пруссия. Весна 1945.

    Именно во время боевого применения и проявились недостатки параллельной схемы силовой установки СУ-12, проявившиеся в возникновении резонансных крутильных колебаний, которые приводили к быстрой поломке КПП. Колебания проявлялись в режиме самой нагруженной 2-й скорости КПП и происходили из-за невозможности синхронизации работы двух двигателей ГАЗ-202 на общем валу.

    По результатам боевого применения производство СУ-76 было остановлено 21-го марта 1943 года после выпуска 350 машин. В связи с предстоящей летней компанией ГКО установил очень жесткие сроки на устранение выявленных недостатков. Уже в апреле в г.Киров начались испытания доработанной СУ-76М (СУ-12М; М - модернизированная), а в июне они пошли в производство.

    Эти машины отличались доработанным силовым агрегатом и трансмиссией, в производстве использовался задел старых корпусов от СУ-76.

    Введение в трансмиссию дополнительных пружинных муфт между двигателями и КПП и фрикционной проскальзывающей муфты на общем валу, а также применение подмоторных амортизаторов снизили аварийность, но все же не исключили ее.

    В мае 1943 года началось производство СУ-76М. Именно эти машины участвовали в боях на Курской Дуге.

    САУ СУ-15, СУ-16, СУ-38

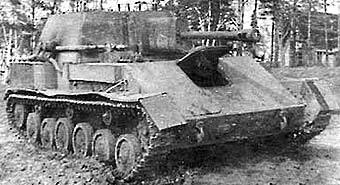

    Опытная САУ СУ-15.

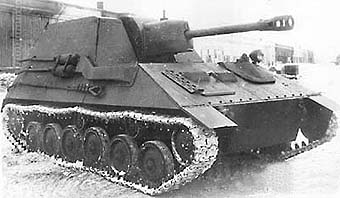

    Опытная САУ СУ-16.

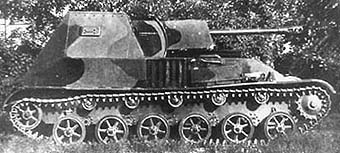

    Опытная САУ СУ-38.

    Самоходная установка СУ-15М

    Летом 1943 года конструкторские бюро заводов ГАЗ и №38 предложили независимые проекты модернизации СУ-76. ГАЗ предлагал использовать отечественные дизели ЗИС-16Ф или ЗИС-80, или американский дизель "Giberson" (110 лс). Также прелагалось перевооружить САУ 76,2мм пушкой С-1. Но по ряду причин этот проект (ГАЗ-74А) доведен до конца так и не был.

    Завод №38 предложил сразу три варианта модернизации: СУ-15, СУ-16 и СУ-38. Они были вооружены 76,2мм орудиями С-15, в качестве двигателя был выбран ГАЗ-203 (стоявший на Т-70).

    СУ-15 имела ходовую часть и корпус от СУ-12, на САУ была установлена спаренная двигательная установка ГАЗ-203, правда с небольшими изменениями в воздухоочистительной системе. Боевое отделение было немного увеличено.

    Двигатель, трансмиссия и ходовая часть СУ-16 была заимствована от танка Т-70, САУ имела открытое сверху боевое отделение.

    Аналогично СУ-16, установка СУ-38 имела шасси и силовую установку от танка Т-70, но была защищена 45мм броней и закрытое боевое отделение, смещенное вперед (для лучшего распределения нагрузки).

    Летом 1943 года были проведены совместные испытания всех трех образцов завода №38. Испытания показали, что СУ-16 наиболее успешна, но имеет неудачное расположение экипажа. Два другие артсамохода оказались перетяжеленными, что приводило к частым поломкам ходовой части. Поэтому было принято решение о доработке СУ-15 по облегчению конструкции.

    САУ СУ-15М (СУ-76)

    Одновременно с производством СУ-76М ГАЗ начал доработку СУ-15, т.к. все основные агрегаты производились там же. Модернизированная САУ (заводской индекс СУ-15М) отличалась от предшественницы отсутствием части задней стенки и крыши боевого отделения, последовательной установкой двигателей ГАЗ-202 с общей системой охлаждения и трансмиссией.

    По результатам Государственных испытаний, проходивших в августе 1943 года, САУ была принята на вооружение под обозначением СУ-76. Серийное производство СУ-76 началось в октябре 1943 года.

    Боевое применение

    Суммарный выпуск всех модификаций СУ-76 по июнь 1945 года составил 14292 машины – примерно 60% от объема выпуска всех САУ за годы войны. Производство велось заводами №38 (г.Киров), №40 (г.Мытищи) и ГАЗ им.Молотова (г.Горький).


    Бой в предместьях Бранденбурга. Весна 1945.

    Модернизированная машина поступила в войска вовремя, но была встречена личным составом неоднозначно - отношение варьировалось от "суки" до "коломбины". Первое отрицательное впечатление сформировалось из-за того, что поначалу самоходки попытались использовать как танки. Так первые СУ-76 были направлены в самоходно-артиллерийские полки (сап) смешанного состава. Летом 1943 года было принято штатное расписание легкого сап, по которому в нем имелась 21 машина. Лишь со временем пришло понимание того, что главной задачей СУ-76 является сопровождение пехоты и тесное взаимодействие с ней; задачи борьбы с танками перешли к более мощным артсистемам, созданным на базе Т-34 и ИС-2. Поэтому в конце 1944 году стали формироваться самоходно-артиллерийские дивизионы по 16 машин, входившие в штатный состав стрелковых дивизий.

    Конечно, СУ-76 имела в числе 60-ти снарядов боекомплекта и бронебойные, но ее главным достоинством были компактность, высокая маневренность, способность действовать на лесисто-болотистой местности и слабых грунтах (удельное давление на грунт - 0,545 кг/см2) в боевых порядках пехоты, расстреливая прямой наводкой ДОТы и укрепленные здания.

    Кстати, применение СУ-76 на конечном этапе войны при штурме городов выявило еще один недостаток – удобное для работы полуоткрытое боевое отделение при попадании обычной ручной осколочной гранаты превращалось в братскую могилу для всего экипажа.


    СУ-76 "Смелый". Забайкальский фронт. Август 1945.



    С другой же стороны, машина имела громадное преимущество перед любым другим нашим танком или САУ, т.к. именно открытое боевое отделение предотвращало гибель экипажа и машины в случае попадания кумулятивного снаряда, включая немецкие "фаустпатроны", "панцерфаусты" и "парцерштреки".

    Первая партия СУ-76 (25 штук) была изготовлена к 1 января 1943 года и направлена в учебный центр самоходной артиллерии. В конце января два первых самоходно-артиллерийских полка смешанной организации (1433-й и 1434-й сап) отправили на Волховский фронт для участия в прорыве блокады Ленинграда. В марте 1943 года были сформированы еще 2 полка - 1485-й и 1487-й, которые воевали где-то на западном фронте.

    По штату 1943 года в легком самоходно-артиллерийском полку имелась 21 САУ СУ-76М. В конце 1944 и начале 1945 года для стрелковых дивизий было сформировано 70 самоходно-артиллерийских дивизионов СУ-76М (по 16 машин). В первой половине 1944 года началось формирование легких самоходно-артиллерийских бригад РВГК (60 СУ-76М и 5 Т-70).

    К концу войны в Красной Армии насчитывалось 119 легких самоходно-артиллерийских. полков и 7 самоходно-артиллерийских бригад. Польской армии передали 130 штук СУ-76М. На базе СУ-76М создана ЗСУ-37, вооруженная 37-мм автоматической зенитной пушкой. Производилась она на заводе №40 в Мытищах. В войне участия принять не успела. В 1945-1946 годах было изготовлено 75 штук.

    С окончанием Второй Мировой войны служба СУ-76М не закончилась. В Советской Армии они эксплуатировались до начала 50-х годов, 130 машин, переданных в период войны Войску Польскому, так же были списаны к середине 50-х, несколько десятков доставшихся КНДР приняли довольно активное участие в Корейской войне, но в большинстве своем ее не пережили.

    Рассказ о СУ-76 был бы не полным, если не упомянуть о дальнейших попытках ее модернизировать. В декабре 1943 года испытали артсамоход СУ-74Б с противотанковой пушкой ЗИС-2, а в 1944 на испытания вышла САУ ГАЗ-75 с 85-мм пушкой Д-5-С85А. При одинаковой с СУ-85 артсистеме, она была вдвое легче, а толщина лобовой брони была вдвое больше (45мм у СУ-85 и 90мм у ГАЗ-75). Все эти машины в не пошли в серию по разным причинам, но главной из них было нежелание ломать налаженный технологический процесс из-за внесения мелких изменений (как в случае с двигателями) или вообще полностью перестраивать его при переходе на производство новых машин.

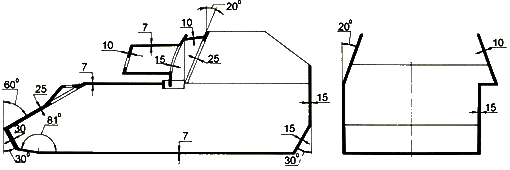

    Схема бронирования СУ-76M
