    Т-40
    [ ] 12.10.2007, 18:57

    Легкий танк Т-40. Лето 1941.

    История создания

    В системе вооружения танковых частей Красной Армии всегда предусматривались малые, массой до 6 тонн, пулеметные танки. Они предназначались в первую очередь для фронтовой разведки с возможностью преодоления встретившихся естественных водных препятствий, а также, для борьбы с вражескими десантами, пехотой и кавалерией, боевого охранения и сопровождения механизированных колонн, наконец, для осуществления связи. Скромная противопульная бронезащита, слабое вооружение, как правило состоящее из одного пулемета ДТ и малочисленность экипажа (2 человека) компенсировались подвижностью, малыми габаритами, особенно по длине, хорошей проходимостью и способностью плавать. В 30-х годах РККА располагало двумя типами таких танков - Т-37 и Т-38.

    В малых танках использовались отработанные и дешевые автомобильные силовые агрегаты. Они не перегружали мощности прокатно-металлургических заводов заказами на дефицитный толстый бронелист и при своей относительно простой технологии изготовления могли выпускаться в больших количествах на общемашиностроительных заводах и предприятиях автотракторной промышленности, не занятых производством легких, средних и тяжелых танков.



    Легкий танк Т-40.

    Над созданием таких боевых машин, начиная с 1931 года, работал московский завод № 37, последовательно освоивший выпуск танкеток Т-27, Т-27А, плавающих малых танков Т-37А и Т-38 нескольких модификаций, а также арттягачей "Пионер" и "Комсомолец".


    Танк Т-40 в освобожденном Юхнове. Зима 1941 г.

    Вначале, эти машины имели силовой агрегат и ведущий мост Форд-АА, замененные впоследствии на аналогичные ГАЗ-АА и ГАЗ-М. В 1936 году на Т-38 вместо простого автомобильного дифференциала, не обеспечивавшего устойчивого прямолинейного движения и вызывавшего большие потери мощности при повороте, применили более надежные и стабильные по своим параметрам многодисковые бортовые фрикционы с ленточными тормозами, ставшие с тех пор общепринятыми механизмами поворота легких гусеничных машин.

    Однако к 1938 году выявилась необходимость в качественно новом, по сравнению с Т-38, малом плавающем танке, входившем в современную систему бронетанкового вооружения, с общим и довольно значительным повышением его боевых свойств. Стало ясно, что броня нового танка, должна предохранить экипаж от бронебойных пуль обычного калибра и крупных осколков снарядов, чему способствовало бы наклонное расположение бронелистов, мало использовавшееся на танках предыдущего поколения. Требования повышенной огневой мощи однозначно определяли установку крупнокалиберного пулемета в сочетании с обычным. Также стала очевидным потребность в установке радиостанции, без которой служба разведывательного танка в значительной степени теряла смысл. Необходимы были более мощный и надежный двигатель, современная ходовая часть и подвеска с лучшими характеристиками, хорошие водоходные качества. У новой машины неизбежно возрастала и боевая масса, в то время как техзадание на новый танк ограничивало боевую массу до 4800 кг, что уже исключало применение четырехцилиндрового карбюраторного двигателя ГАЗ-М, применявшегося на предыдущих плавающих танках. Тем более, что Горьковский автомобильный завод имени Молотова (ГАЗ) - единственный поставщик силовых агрегатов для малых танков - в то время готовился к переходу на более современные и надежные шестицилиндровые автомобильные двигатели ГАЗ-11 типа "Додж", Д-5 "Экспорт" мощностью до 87 л.с.



    Танки Т-40 на исходной позиции.

    В конце 1938 года к проектированию нового плавающего танка "010" (или "десятка") приступил отдел главного конструктора по танкостроению завода № 37. Этот отдел с 1934 года возглавлял выдающийся советский инженер, Н.А.Астров. В первую очередь по-новому сконструировали корпус танка: для повышения запаса плавучести заметно увеличили его высоту.

    А для повышения остойчивости придали ему трапециевидную в поперечном сечении форму с уширенной верхней частью. Экипаж, состоявший по-прежнему из двух человек, размещался в машине по продольной схеме. Механик-водитель в передней части боевого отделения (в отделении управления), почти по оси танка, что улучшало наблюдение по курсу и по обоим бортам, стрелок-командир в башне с вооружением, установленной по центру бронекорпуса за водителем, с заметным, на 250 мм, смещением к левому борту. Силовой агрегат располагался продольно, максимально близко к правому борту, маховиком двигателя вперед, причем доступ к наиболее ответственным и уязвимым частям двигателя был возможен изнутри боевого отделения после снятия бронеперегородки. Трансмиссия и механизмы поворота, как и прежде, находились в носовой части машины, что хорошо сочеталось с передним расположением ведущих звездочек. В кормовой части корпуса, по бортам, размещались два бензобака по 100 л каждый, справа за двигателем располагался радиатор и теплообменники. В нижней части кормы в специальной гидродинамической нише корпуса, устанавливались гребной винт и водоходные рули, причем винт, в отличие от Т-38, хорошо защищался от возможных внешних повреждений. Были приняты и специальные меры для улучшения водоходности танка: создана гидродинамически благоприятная форма корпуса, введен откидной волноотражатель в носу, высоко подняты воздухопритоки, жалюзи и приборы наблюдения, полностью герметизированы все крышки, люки и заслонки. Это позволяло танку уверенно преодолевать водные преграды с быстрым течением и с большим, до 3 баллов, волнением, практически обеспечив его непотопляемость в этих условиях. Но на всякий случай экипаж снабжался спасательными поясами.


    Танки Т-40 выдвигаются на исходные позиции.
    Западный фронт. Зима 1942.

    Общее отделение управления и боевое (на Т-38 членов экипажа разделял двигатель) облегчало непосредственную связь между механиком-водителем и командиром, делало их взаимозаменяемыми без выхода наружу. Каждый имел свой входной верхний люк и, кроме того, общий аварийный люк в днище корпуса. Единый внутренний объем позволил разместить на командирских танках в левой нише корпуса на специальном подрамнике довольно громоздкую радиостанцию. В целом компоновка нового танка была рациональной и хорошо продуманной. По сравнению с предшественниками значительно увеличилась мощь вооружения. Был установлен крупнокалиберный 12,7-мм пулемет ДШК обр. 1938 года (на серийных машинах устанавливался его танковый вариант обр.1940 года) вместе с обычным ДТ обр.1929 года в спаренной установке ДТС с общей бронемаской. Прицельная дальность стрельбы составляла: из ДТ 1000 м, из ДШК 4000 м. Бронебойная пуля Б-30 и бронебойно-зажигательная Б-32 со стальными сердечниками обладали начальной скоростью до 850 м/с и большой мощностью у цели, пробивая на дистанции 300 м под углом встречи 90° 16 мм броню. Большой угол возвышения спаренной пулеметной установки (25° против 14° у Т-38) позволял вести обстрел и низколетящих самолетов, правда, эта возможность на практике почти не использовалась. Оба пулемета поставлялись Ковровским заводом № 2, а с 1942 года ДШК выпускал еще и саратовский завод № 614. Во время войны установку ДТС изготавливал также Ижевский завод № 622.

    Для наблюдения за полем боя служили перископические оптические приборы: три у водителя в лобовом щитке и скуловых листах подбашенной коробки и два у командира в бортах башни. Смотровые приборы комплектовались 10 запасными блоками. В разведке для ориентации на воде и в тумане служил магнитный компас КП московского завода "Авиаприбор". На части командирских танков предусматривалась установка двусторонней дуплексной (в отличие от симплексной на Т-38) телефонно-телеграфной радиостанции типа 71-ТК-3 завода № 203 с дальностью речевой связи при отсутствии помех до 16 км с места.

    Внутренняя связь была светосигнальной (трехцветные лампы). В создании новой машины активное участие приняли ведущие конструкторы немногочисленного тогда танкового КБ завода № 37. Начальник бюро ходовых частей Р. А. Аншелевич, начальник корпусного бюро А. В. Богачев, трансмиссией и ходовой частью занимался лично К. А. Астров.

    Проектирование плавающего танка "010" было закончено весной 1939 года. К июлю уже изготовили 4 опытных образца, а к следующему лету еще 2 машины. На них, как впрочем и на первых серийных машинах, временно устанавливались импортные силовые агрегаты "Додж" Д-5 (76 и 85 л.с.) из-за отсутствия развернутого производства аналогичных двигателей в Горьком (первый промышленный образец мотора ГАЗ-11 был собран 16 февраля 1940 года, танковую модификацию "202" начали делать позже).


    Советские солдаты обследуют подбитый и брошенный в начале войны Т-40. Синявино. Волховский фронт. Сентябрь 1942.

    Два образца нового плавающего танка "010", получившего армейский индекс Т-40, в июле-августе 1939 года проходили полигонные испытания. Проводились испытания и на плаву, по преодолению естественных и искусственных препятствий, по проверке условий жизнеобеспечения экипажа, а также приборов наведения оружия и средств связи. По результатам полигонных испытаний завод оперативно внес изменения в конструкцию машины. Длину корпуса увеличили на 120 мм, ширину на 50 мм при одновременном снижении высоты танка на 20 мм. База опорных катков возросла на 75 мм, что служило повышению продольной устойчивости, были увеличены сечения торсионов, а также диаметр и ширина катков - это сделало их достаточно надежными. Вместо 3-лопастного винта диаметром 400 мм. установили более эффективный 4-х лопастный. Несколько изменили конструкцию траков гусениц с целью предотвращения их спадания при угле бокового крена всего 28°, в то время как сползание машины наступало только при 34°. Одновременно высоту преодолеваемой стенки подняли на 6 см. Установка новых двигателей ГАЗ-202 (импортные имели заметный износ, частично оказались разрегулированными и не развивали расчетного крутящего момента) должна была повысить предельный преодолеваемый подъем до 28°.

    Постановлением Комитета Обороны СССР № 443сс от 19 декабря 1939 года танк Т-40 приняли на вооружение Красной Армии в единой гамме боевых машин нового поколения. В соответствии с этим же постановлением завод №37 должен был выпустить к 1 марта 1940 года три опытных образца Т-40, к 1 августа установочную партию из 15 танков, а с 1 октября приступить к их серийному производству.

    Для знакомства с новыми машинами, летом 1940 года на завод приезжали новый нарком обороны СССР С.К.Тимошенко и начальник Генерального штаба Г.К.Жуков, который проявил особый интерес к танку Т-40 и к мобилизационным возможностям предприятия в целом.


    Легкий танк Т-40С.

    После проведения серьезной реконструкции завода № 37 и внедрения новых технологических процессов, в октябре 1940 года началось серийное производство Т-40. До конца года планировали выпустить 100 танков, фактически сдали только 41 (не считая шести опытных). В 1941 году производство удалось расширить. До 22 июня изготовили еще 179 машин. Эти 279 танков Т-40 и вступили в войну. Всего же за первое полугодие 1941 года их было выпущено 192 единицы.

    Потребность армии в тот критический период даже в этих легких и слабовооруженных машинах оказалась настолько велика, что для расширения их производства, по инициативе начальника НТК ГБТУ генерала С.А.Афонина, завод пошел на упрощение конструкции. В первую очередь ликвидировали все водоходное оборудование: гребной винт с карданным приводом, коробку отбора мощности, водяные рули, трюмный насос, теплообменник, водоотбойный щит, компас. Отказались и от радиостанции. В июле было произведено уже 60 таких машин с использованием большого задела прежних бронекорпусов с нишей винта. Вопреки сложившемуся мнению вооружение не менялось. Судя по документам, они выпускались под той же маркой - Т-40. В послевоенное время некоторые источники стали ыделять их условной маркой Т-40С ("сухопутный").

    Пушку ТНШ установили только на модифицированном полигонном образце Т-40С, единственном уцелевшем танке этого типа, ныне хранящемся в Музее бронетанковой техники в Кубинке. Интересно, что такой же инициативной переделке на полигоне подвергли и танк Т-38, который можно увидеть в Центральном музее Вооруженных Сил в Москве.

    В том же июле 1941 года Наркомат вооружения дал задание на установку в башне танка Т-40 более мощной серийной 23-мм пушки ПТ-23ТБ конструкции Я.Г.Таубина и М.Н.Бабурина, доработанной в ОКБ-16 А.Э.Нудельманом.


    Легкий танк Т-30

    Начиная с августа 1941 года кормовой лист корпуса стали делать прямым, без ниши винта, а за счет массы ликвидированных водоходных агрегатов увеличили, хотя и незначительно, до 15 мм, толщину лобового и бортовых листов корпуса и до 20 мм. листов подбашенной коробки, бортов башни и маски спаренной установки. Конструкция корпуса, применительно к условиям военного времени, стала более рациональной и полностью сварной из гомогенной брони. Но в целом конфигурация его не изменилась, машина оставалась такой же высокой, как и Т-40, что повышало ее уязвимость на поле боя, хотя по своей бронезащищенности она уже не уступала распространенному в РККА десятитонному Т-26 и имела более высокую среднюю скорость по местности. Так как этот вариант танка носил заводской индекс "030", то его неофициально иногда называли Т-30. Начиная с сентября 1941 года, на некоторых серийных Т-30 уже устанавливалась автоматическая 20-мм танковая пушка ШВАК (боекомплект - 750 снарядов), которая еще находилась в стадии доработки.

    Ее устанавливали в спаренной установке с пулеметом ДТС (1512 патронов в 24 магазинах). Всего в 1941 году было изготовлено 443 танка Т-40 трех разновидностей, которые ни в заводской отчетности, ни в войсках не разделялись, марка же Т-30 вообще не прижилась.


    Замаскированный снежными глыбвами Т-30 комсомольца П.И.Меева в засаде. Западный фронт, 1942 г.

    Осенью 1941 года на московском заводе № 733 ("Компрессор") на Т-40, как на шасси высокой проходимости, монтировали вместо башни реактивные установки залпового огня БМ-8-24 (ведущий конструктор Д.И.Сазонов).

    В целом танк Т-40 оказался удачным. Интересно, что его боевые возможности - противопульная бронезащита и спаренная установка тяжелого и легкого пулеметов, соответствовали и послевоенным требованиям к плавающей легкой разведывательно-дозорной машине. Несмотря на скромную удельную мощность Т-40, его максимальная скорость по дорогам и, что особенно важно, средняя скорость движения по пересеченной местности были достаточными и для конца 40-х годов, его водоходные качества также долго соответствовали новым задачам. Это видно из тактико-технических данных аналогичных плавающих машин, созданных после войны коллективом Н.Л. Астрова: в 1949 году АСУ-76 и в 1954 году АСУ-57П. Кроме пушечного вооружения они практически ничем не превосходили Т-40 почти пятнадцатилетней давности.





    Легкий танк Т-40

    Боевое применение


    Т-40С в Кубинке.


    Т-30 в Кубинке.

    Летом 1941 года в западных военных округах танков Т-40 было немного. Довольно широко они применялись в битве под Москвой зимой 1941/42 года, где наиболее эффективными оказались на лесисто-болотистых участках местности, ограниченно проходимой для других, более тяжелых танков.

    В ходе первых же столкновений с противником, в которых Т-40 пытались использовать в качестве полноценных танков, выявилась слабость их вооружения и бронезащиты. Как разведывательные и тем более плавающие их уже не применяли, а для иных целей они и не предназначались. Однако острая нехватка танков основных типов заставляла бросать в бой и эти машины.

    Танками Т-40 (часто совместно с Т-60) был укомплектован один батальон в бригадах смешанной организации. Так, например, в 8-й танковой бригаде (командир - полковник П. А. Ротмистров), сформированной в августе-сентябре 1941 года, имелся 61 танк. Из них 7 тяжелых KB, 22 средних Т-34 и 32 легких Т-40. Совершенно ясно, что основной ударной силой бригады были тяжелые и средние танки, а Т-40 использовались для решения вспомогательных задач.

    Водоходное оборудование на Т-40 в боевой обстановке практически не использовалось и даже мешало. На боевых возможностях сказывалась и перегруженность малочисленного экипажа, особенно стрелка-командира.

    Маневренность и надежность машины нареканий не вызывали. Достаточной для поддержки пехоты была и ее огневая мощь, а после появления новых 12,7-мм патронов с бронебойно-зажигательной пулей БС-41 повысились и возможности танка в борьбе с легкобронированными целями.

    К середине 1942 года Т-40 практически исчезли из боевых частей. Хотя позже, при наступлении Красной Армии они могли бы принести большую пользу при форсировании крупных рек, особенно Днепра (осенью 1943 года), что позволило бы резко сократить потери при переправах. Именно поэтому для облегчения форсирования Свири, в июне 1944 года пришлось собирать по фронту уцелевшие, хотя и безнадежно устаревшие плавающие танки Т-38.

    В качестве учебных машин уцелевшие Т-40 использовались в войсках до 1946 года.

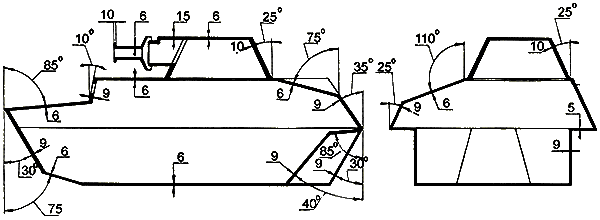

    Схема бронирования

    Схема бронирования Т-40
